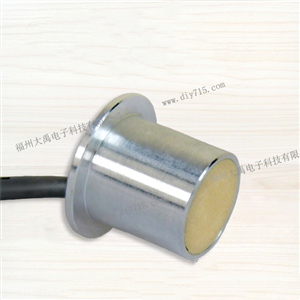

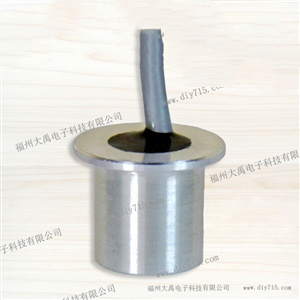

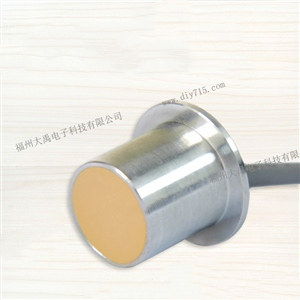

超聲波燃氣表換能器
名稱：超聲波燃氣表換能器
型號：DYA-200-01W
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1000VPP
本產品適用于：超聲波燃氣表
產品詳情
隨著生活水平的提高和環保意識的加強，人們日常做飯用的燃料已經從木柴、煤等資源浪費嚴重，污染嚴重的常規能源轉變?yōu)槭褂锰烊粴夂兔簹猓踔潦请姷惹鍧嵞茉戳?。在這里燃氣表就要發揮其作用了，有了它的自動累計功能，使得那些使用天然氣或管道煤氣的人家，可以方便地知道用了多少氣，以便能按照每月消耗燃氣的立方米數繳費。那么在燃氣表的使用中如何計量成為關鍵問題所在，如何選用高品質、高性能、靈敏度高的超聲波燃氣表傳感器也成了很多用戶思索的大問題。
福州大禹電子生產的燃氣表傳感器已經問世十幾年之久，從最早的研發到十多年來不斷的技術更新及材料的不斷升級過程中，我們不忘和客戶使用者對接，在問題中找方法，在更新中找創新成為我們研發及生產的唯一宗旨?？蛻舻谝?、用戶至上，是我們研發創新的準則。
下面，介紹一款常用的選型
一、換能器的主要技術指標
名稱 | 超聲波燃氣表換能器 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01W | 壓力 | ≤3公斤或者0.3MPa |
頻率 | 200KHz±5% | 角度 | (波束寬度)半功率角@-3dB:7°±2 銳度角:17°±4 |
量程 | 0.10～1.5m | 外殼材質 | 弱酸弱堿環境下可以使用（鋁） |
等效阻抗 | 2000Ω±20％ | 用途 | 超聲波燃氣表 |
電容量 | 470pF±20％ @1KHz | 安裝尺寸 | 14mm |
靈敏度 | 帶載驅動電壓：800Vpp，距離0.3m 回波幅度35mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1000VPP | 重量 | 8g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 標配25cm | 選配 |
三、換能器的接線說明
一體式接口：紅、換能器＋，白、換能器 -， 黑、屏蔽線（默認不帶溫度傳感器）
四、換能器的測試電路原理圖

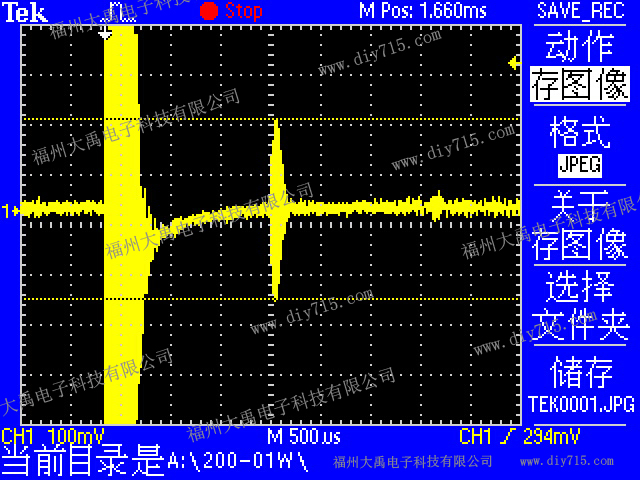

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

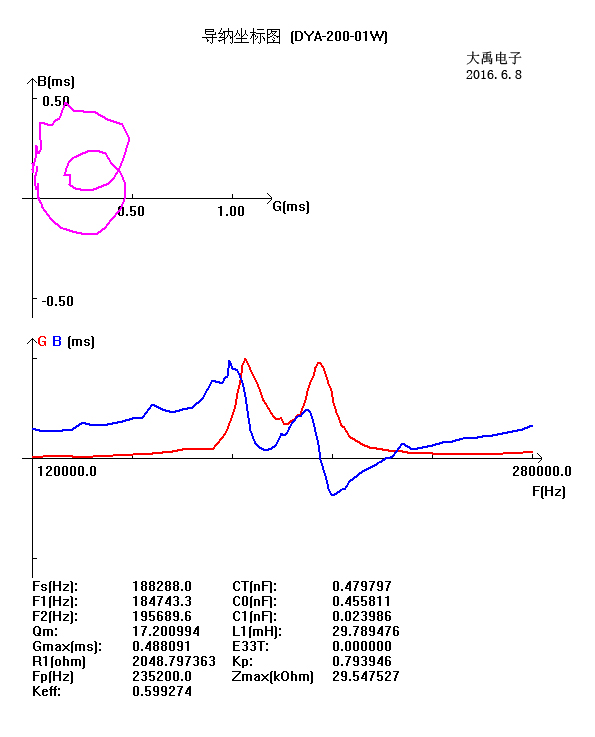

六、換能器的導納曲線圖

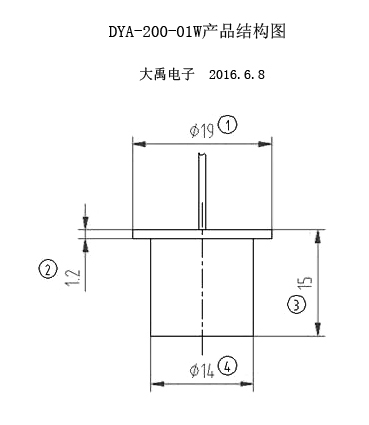

七、換能器的外形尺寸圖
福州大禹電子——超聲波傳感器、燃氣表傳感器生產廠家，擁有專業的技術團隊及良好的售后服務，是您貼心的產品顧問！
