35KHz水平無方向性氣介換能器 DYA-33-G
名稱：35KHz水平無方向性氣介換能器
型號：DYA-33-G
量程：0.10～1.5m
盲區：0.10m
頻率：33KHz
工作電壓：峰值電壓＜600VPP
本產品適用于：空氣中無向聲源，超聲定位，超聲通信等等！
產品詳情
一、換能器的主要技術指標
名 稱 | 35KHz水平無方向性氣介換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYA-33-G | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 33KHz | 角 度 | 水平無方向垂直方向(波速寬度)半功率角@-3dB:11°±2，銳度角:23°±4 |
量 程 | 0.10～1.5m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 600Ω±20％ | 用 途 | 空氣中定位，全向聲源 |
電容量 | 3700pF±20％ @1KHz | 安裝尺寸 | 無 |
靈敏度 | 輻射范圍10m | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜600VPP | 重 量 | 240g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 無 | 選配 |
分 體 | 無 | 標配1m | 選配 |
三、換能器的接線說明
分體：兩芯帶屏蔽，紅：換能器＋，黃換能器－，黑或者黃屏蔽線
四、換能器的溫度傳感器原理圖，測試電路原理圖

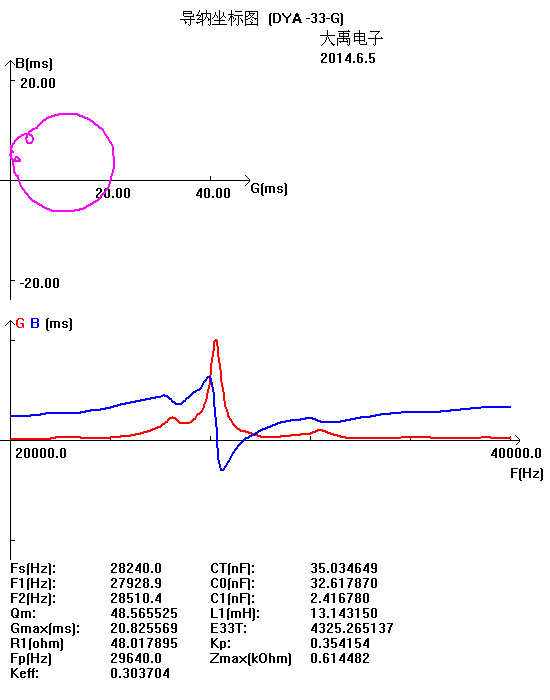

五、換能器的導納曲線圖

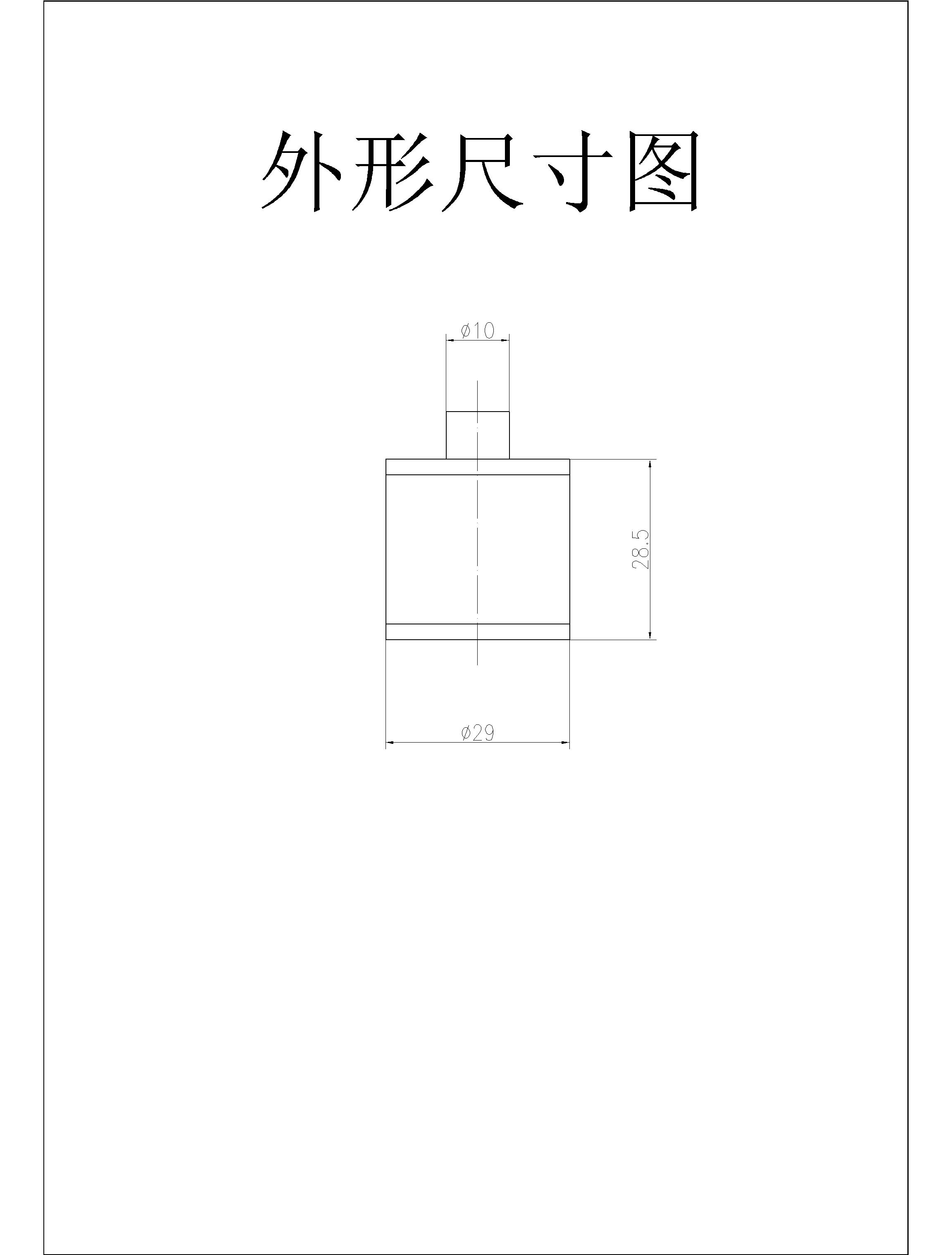

六、換能器的外形尺寸圖
