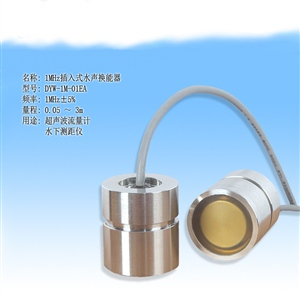

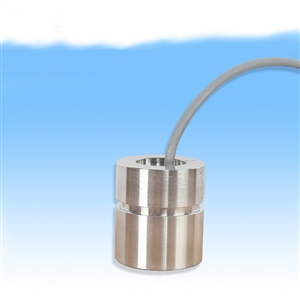

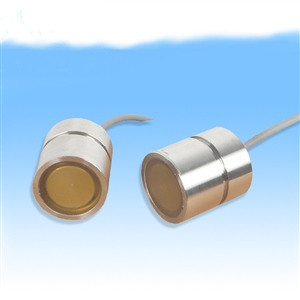

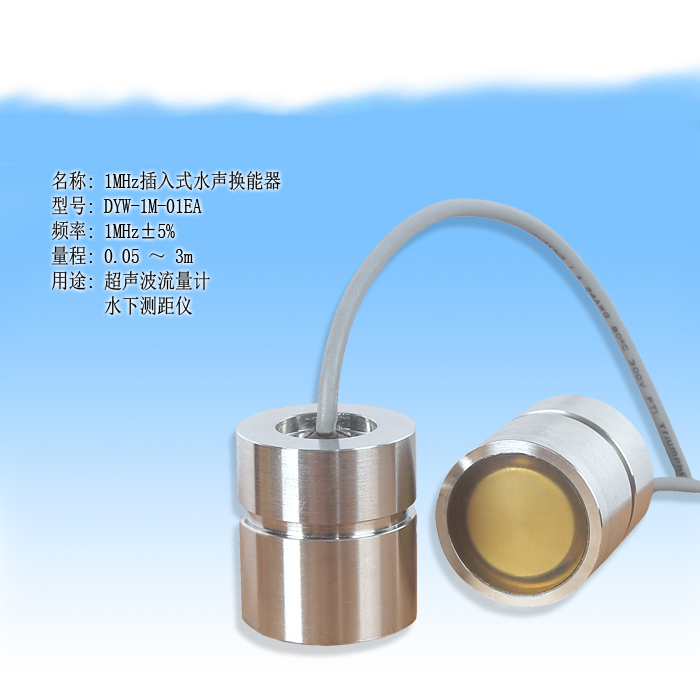

1MHz 插入式水聲換能器（水下測距傳感器） DYW-1M-01EA
名稱：1MHz 插入式水聲換能器（水下測距傳感器）
型號：DYW-1M-01EA
量程：0.05～3m
盲區：0.05m
頻率：1MHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜300Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
由于江河流域的水下工作越來越科技化、智能化，水下測距成為了一種廣為人知的科學測量手段。測量方法也日益增多，其中超聲波水下測距在市場的使用占比率逐日提高。
水下測距傳感器質量的好壞以及測量時靈敏度的強度如何？決定了工作人員或無人機在進行水下測距試驗或?qū)嶋H數據讀取時，是否能夠準確順利的進行，成為關鍵所在。
超聲波傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
大禹電子在進行各種各樣、功能多樣且大量的傳感器的研發及生產的同時，水下測距傳感器也是我們十多年持久以來，首要研發的任務之一；產品也在不斷的創新及提升。
下面就其中的一款進行較為簡單的介紹：
一、換能器的主要技術指標
名稱 | 1MHz 插入式水聲換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-1M-01EA | 壓力 | ≤10公斤或者1MPa |
頻率 | 1MHz±5% | 角度 | (波速寬度)半功率角@-3dB：3.2°±1 銳度角：7.5°±2 |
量程 | 0.05~3m | 外殼材質 | 304不銹鋼 |
等效阻抗 | 25Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 2800pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓：24V 距離：0.3m 回波幅度：1.0V | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300VPP | 重量 | 165g±5％(線長：2m) |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

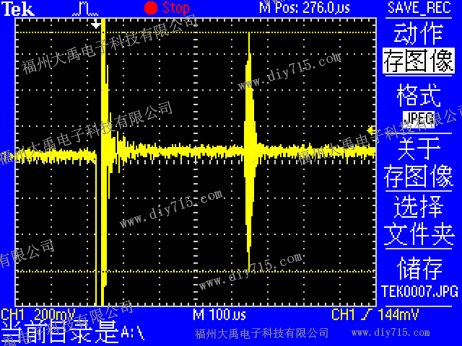

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

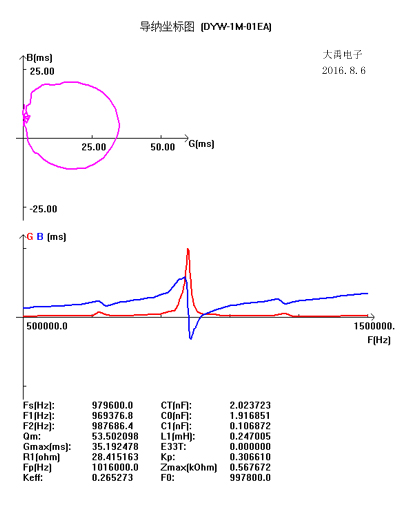

六、換能器的導納曲線圖

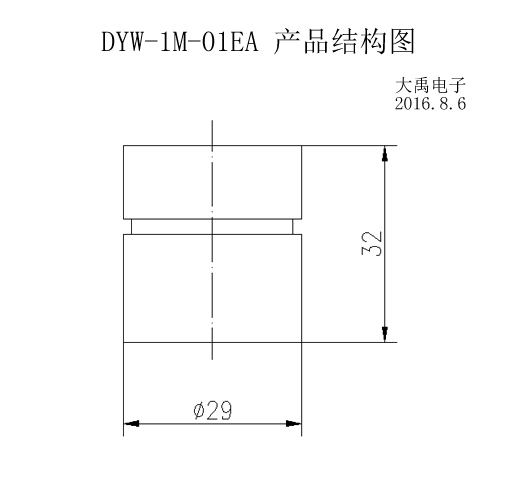

七、換能器的外形尺寸圖
福州大禹電子——超聲波傳感器、水下測距傳感器生產廠家，擁有專業的技術團隊及良好的售后服務，是您貼心的產品顧問！
如需更詳細的了解，請撥打熱線電話：0591-28082552 或添加企業QQ： 2187169532 福州大禹電子科技有限公司將竭誠為您服務!
