超聲波多普勒流速儀測量原理：超聲波多普勒流速儀測量基于多普勒效應，探頭斜向上(或向前)發出一束超聲波，超聲波在流體中傳播，流體中會含有氣泡或者顆粒等雜質(可以認為流體中的雜質和水流的速度一致)，當超聲波接觸到流體中的雜質時會使反射的超聲波產生多普勒頻移Δf， 多普勒頻移Δf正比于流速。通過測量多普勒頻移Δf 即可測量出流體的流速。

　　產品特點：以超聲波探測流速，測量點在探頭的前方，不破壞流場，具有測量精度高，量程寬，可測弱流也可測強流，分辨率高，響應速度快。同時嵌入壓力傳感器和溫度傳感器，可測量水深和水溫，并通過 RS485 上傳流速、水位、溫度。

　　小型超聲波多普勒流量計：是基于流速儀檢測的流速、水位信息，根據斷面的截面積計算一秒鐘的瞬時流量，再累加獲得累計流量。

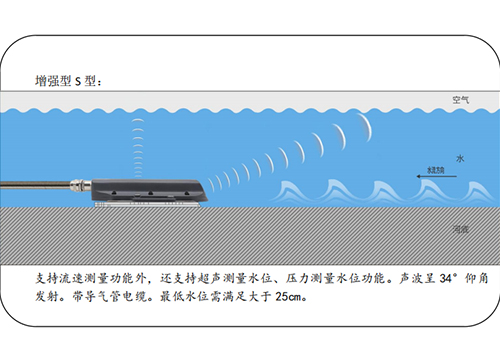

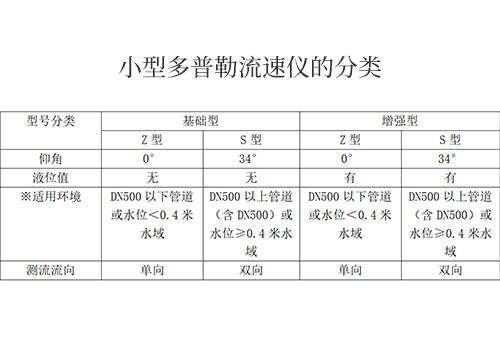

　　小型多普勒流速儀的分類：

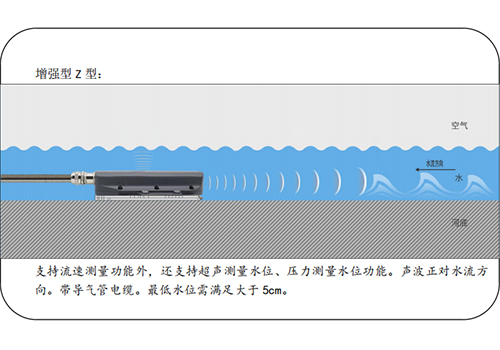

　　※Z 型最低水位要求：由于超聲波多普勒流速儀的仰角為 0°，需要滿足傳感器底部往上5cm 的水位高度即可測量，必須保證傳感器正前方至少 2m 長度的直線段，0.7米內無任何障礙物。

　　實例分析

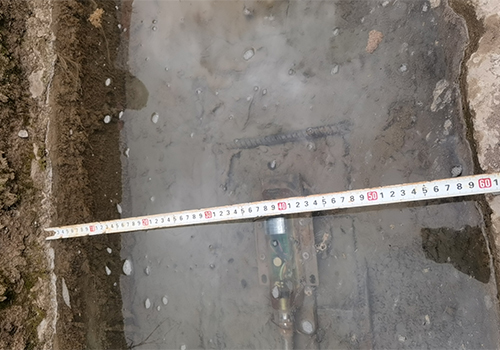

　　檢測點位：正規矩形渠道，渠道寬度為0.6米;(見圖1-1)

　　測量目標：通過測量矩形渠道中流體的流速及水位計算流量;

　　測點特點：流體速度極慢，其他流速儀、流量計無法準確測量;

　　選擇產品：小型超聲波多普勒流速流量?jī)x測量低流速環境。

　　大致存在問題如下：

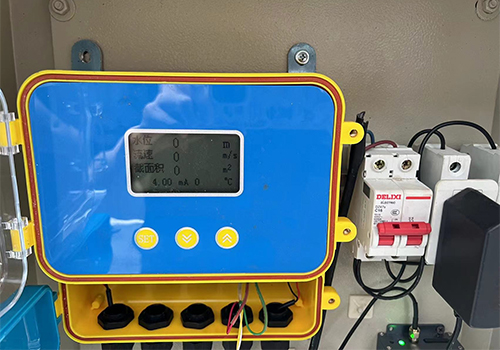

　　1、因小型多普勒流速儀出廠設置剔除低流速計量，當流速低于0.03m/s時，流量變送器不計量;(如圖1-2)

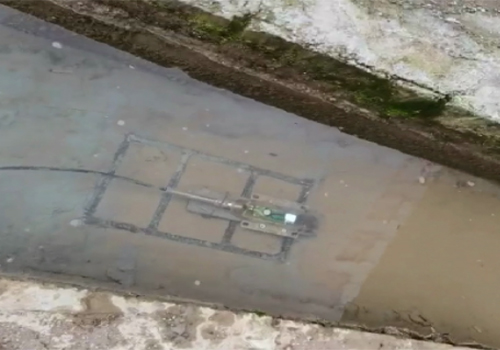

　　2、流速儀安裝需避開泥層，流速傳感器正前方0.7米內無任何障礙物遮擋;(如圖1-3)

　　問題處理方式：

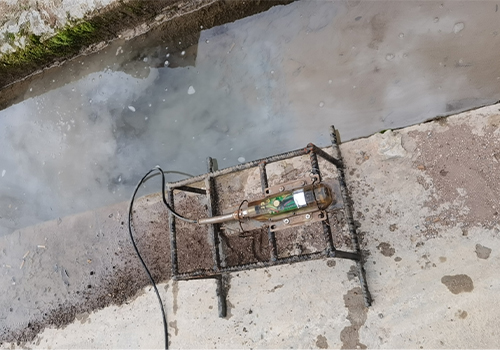

　　1、流速儀固定安裝支架加高，以完全避開淤泥層為準;清理測點前3米，后2米淤泥層及石塊。(如圖1-4)

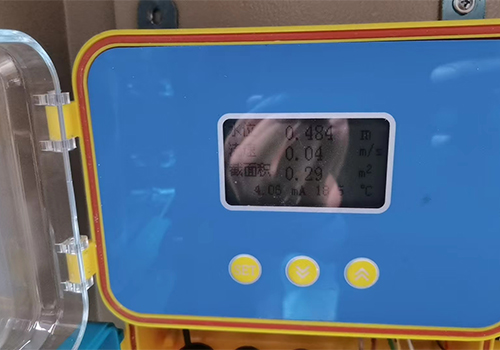

　　2、通過軟件連機多普勒流速儀，解除低流速鎖定值，使得0.01~0.03m/s均可測量。(如圖1-5)

　　3、安裝設置校準：

　　多普勒流速儀固定于支架上測量，壓力水位傳感器距離水底有一定距離，此時需要測量壓力水位傳感器的位置到水底的高度，校正流量變送器參數設置。(見圖1-6)

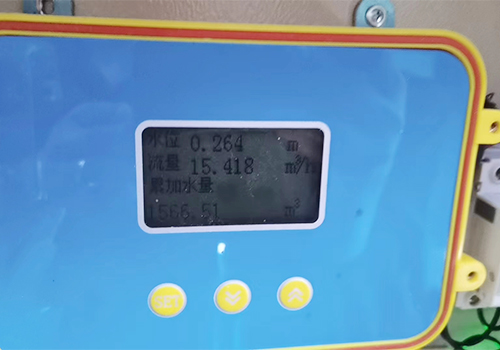

　　通過對流道清理，設備安裝支架調整，設備低流速限制解除，水位校正等一系列的操作，超聲波多普勒流量計計量準確，數據穩定無誤，達到測量目標。(如圖1-7)
