污水排放常規為排污井或排污管道排放，大多為間歇性排放。當排污井內儲存的污水達到一定高位時，污水將從管道或者流道中溢流出，流體特點為流速緩慢、流量小。需要對此類污水排放量進行監測，常規的雷達流量計、多普勒流量計、超聲波管段式流量計和電磁流量計已經無法進行正常測量。此時我們可以對現場流道進行適當?shù)母脑?，搭配適合的量水堰槽，使用超聲波明渠流量計進行排污量測量。

　　量水堰槽的測流原理：流通順暢的明渠內流量越大，液位越高;流量越小，液位越低(如圖1.1)。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

　　常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽(如圖1.1)

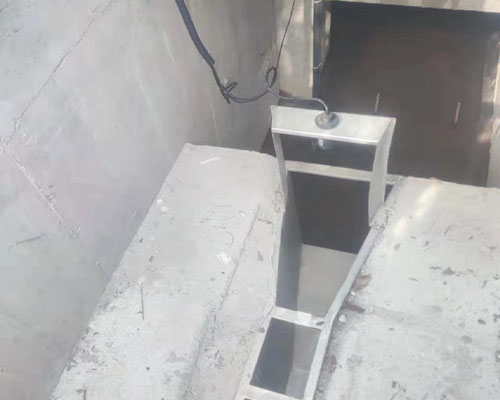

       下圖為超聲波明渠流量計搭配2號巴歇爾槽在排污井口溢流污水排放流量監測：

　　以上巴歇爾槽測量特點為：污水井儲存水位上升時，水從巴歇爾槽流道中緩慢平穩的溢出，明渠流量計的傳感部分安裝在高于巴歇爾槽20cm的支架上，傳感器的長度為8~9cm。在進行流量測量的時候，流量隨著水位的上升而增加，隨著水位的下降而降低。污水沒有排放時，流道內部是沒有水流溢出的，那么流量計將測得的水位值幾乎為零。在進行此類流量監測時，需要注意以下幾點，流量測量的誤差為5%以內。

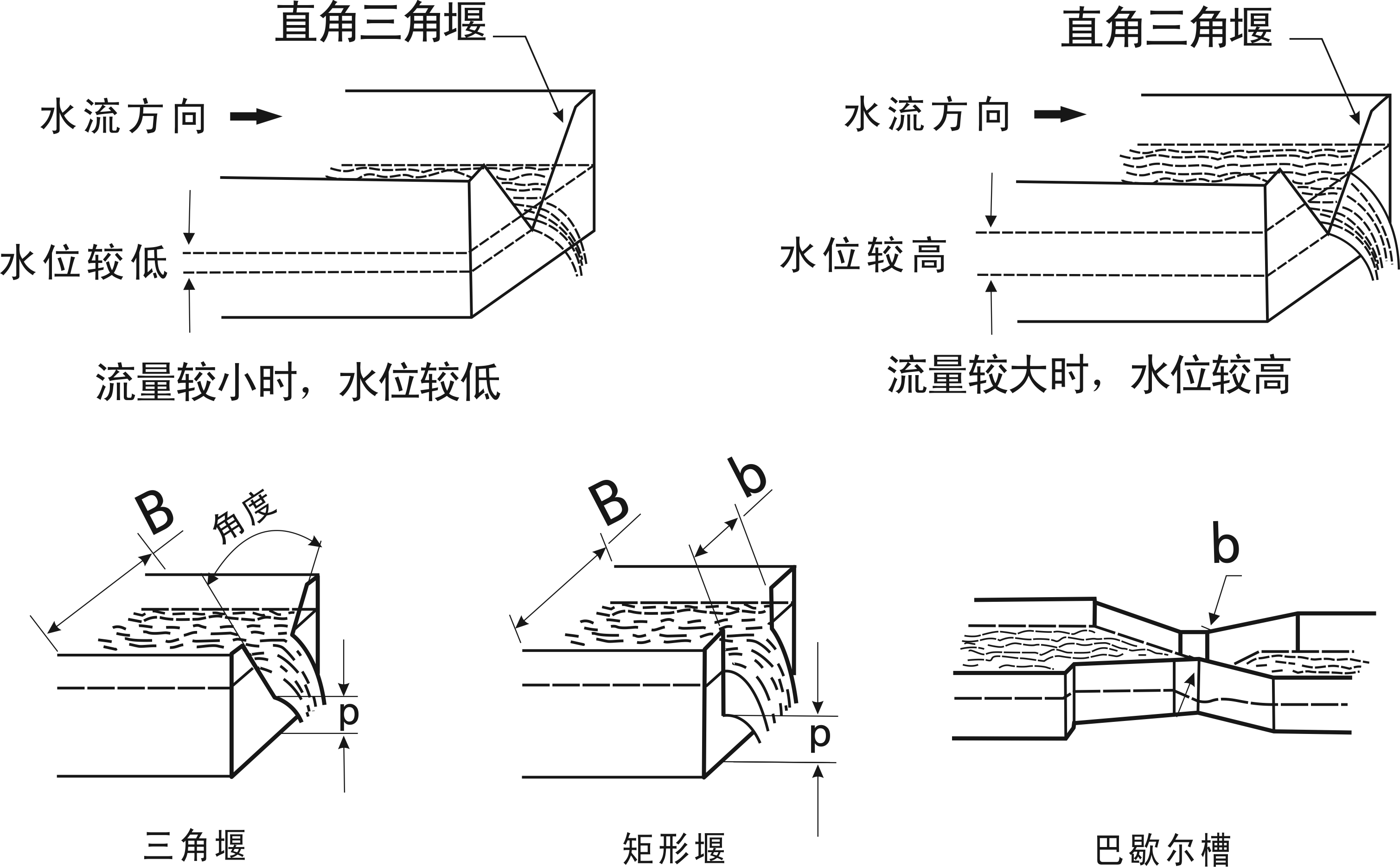

　　圖1.1 常用的量水堰槽及水位和流量變化關系

　　使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分(第六、量水堰槽)。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系：

  　需要注意：

　　1、流量槽需要水平安裝于溢流口，使得污水可以緩慢平穩的流出;

　　2、巴歇爾槽流道內保持干凈無堵塞情況，如果有垃圾會導致水位值的誤判，錯誤的計算流量;

　　3、巴歇爾槽出水口下游保持污水的快速排放，避免污水倒流，使流道中形成死水，未達到正常排放，過多測量流量;

　　4、傳感器的線纜需要進行穿管固定保護，既有美觀的作用，同時不會因為特殊情況而拉斷線纜。
