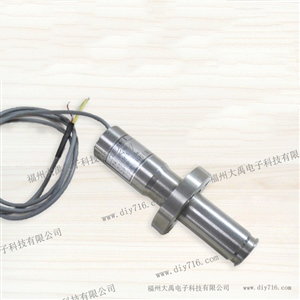

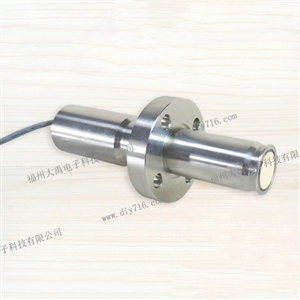

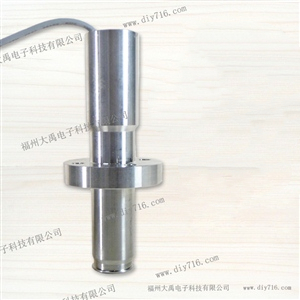

超聲波氣體流量計專業換能器
名稱：超聲波氣體流量計專業換能器
型號：DYL-01
量程：0.10～1.5m
盲區：0.10m
頻率：135KHz
工作電壓：峰值電壓＜800VPP
本產品適用于：超聲波氣體流量計，風速風向儀等等！
產品詳情
一、換能器的主要技術指標
名 稱 | 超聲波氣體流量計專業換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYL-01 | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 135KHz | 角 度 | (波速寬度)半功率角@-3dB:11°±2 銳度角:23°±4 |
量 程 | 0.10～1.5m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 600Ω±20％ | 用 途 | 超聲波氣體流量計，風速風向儀 |
電容量 | 1300pF±20％ @1KHz | 安裝尺寸 | 無 |
靈敏度 | 發射電壓600Vpp，距離0.3m 回波幅度100mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜800VPP | 重 量 | 320g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 選配 | 無 | 選配 |
分 體 | 選配 | 標配1m | 選配 |
三、換能器的接線說明
信號線：紅、換能器＋，黃、換能器－，黑、屏蔽線
默認不帶溫度傳感器.
四、換能器的測試電路原理圖

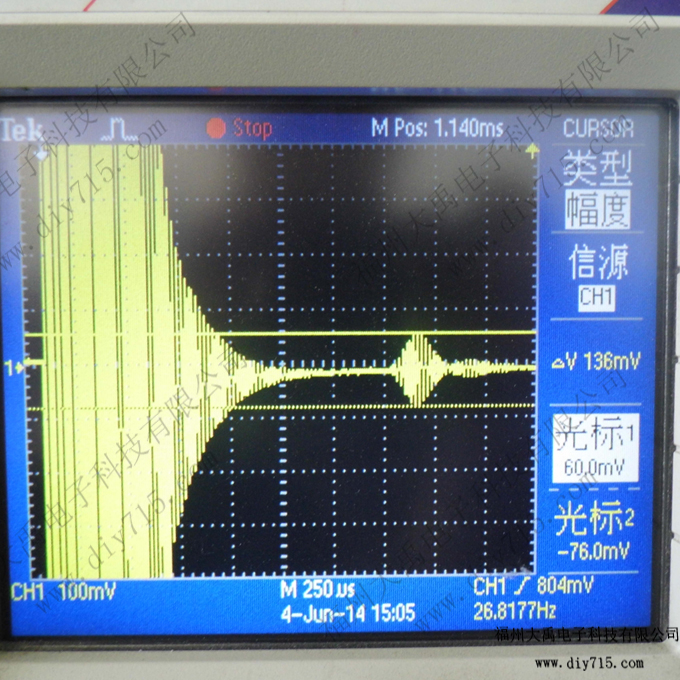

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

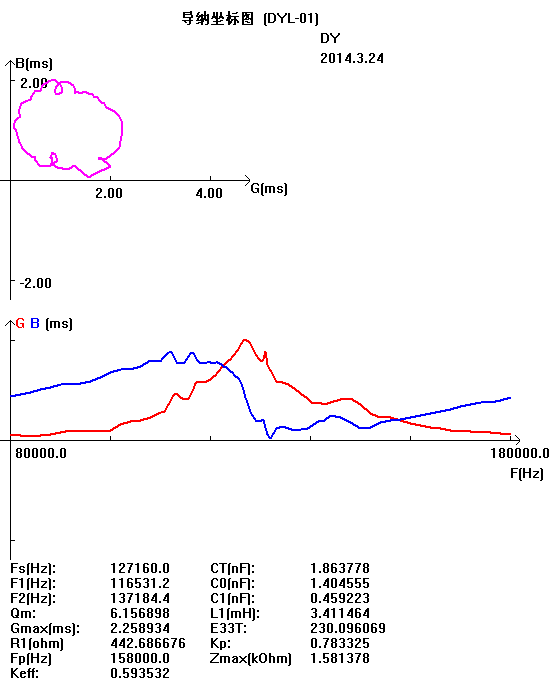

六、換能器的導納曲線圖

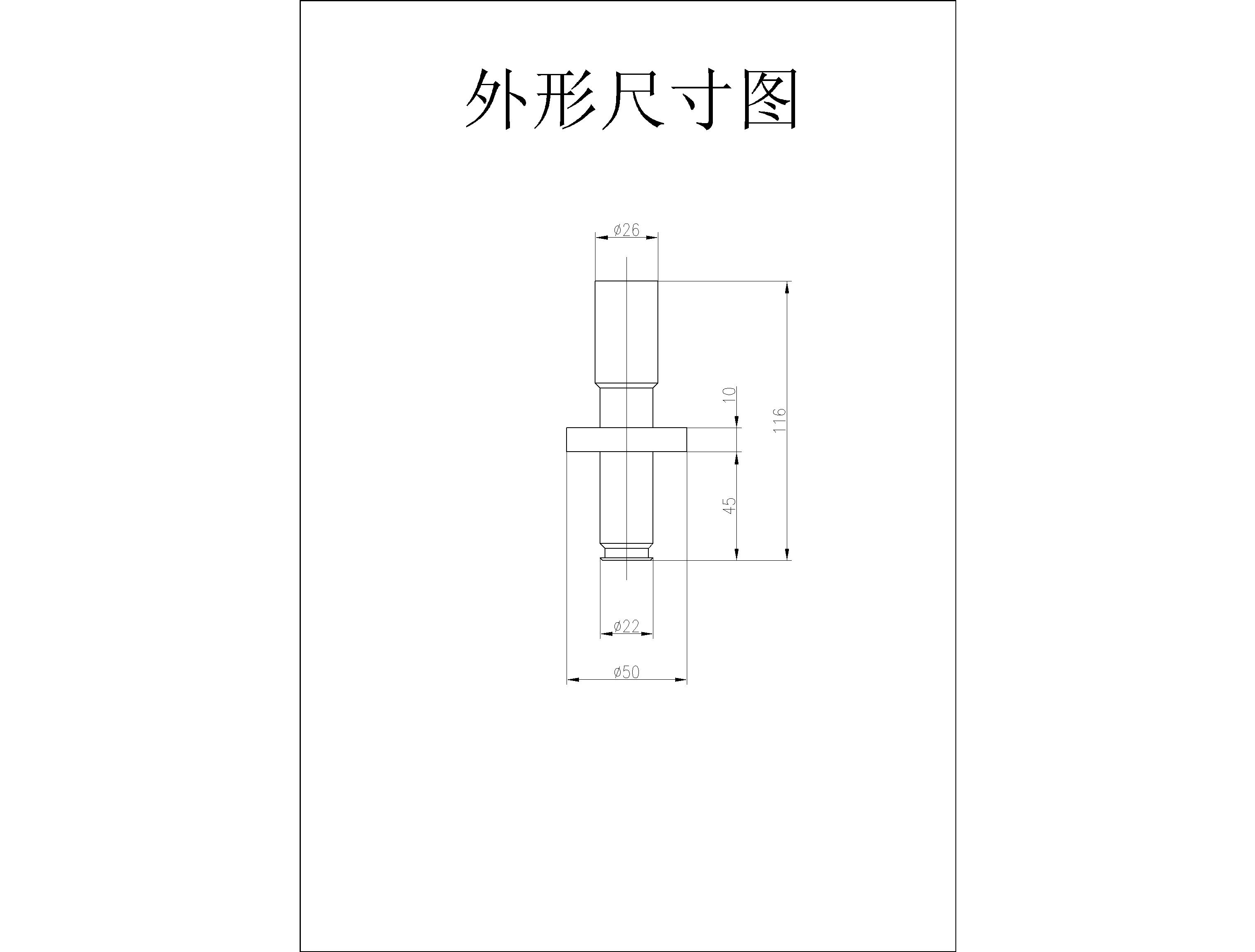

七、換能器的外形尺寸圖
