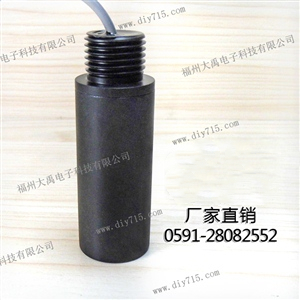

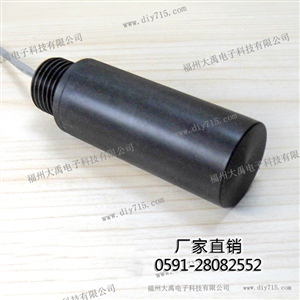

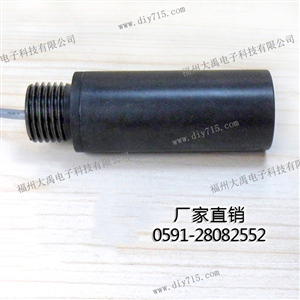

80KHz水平無方向性柱形水聲換能器 DYW-80-G
名稱：80KHz水平無方向性柱形水聲換能器
型號：DYW-80-G
量程：30m
頻率：80KHz±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜600VPP
本產品適用于：水下通信，定位
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名 稱 | 80KHz水平無方向性柱形水聲換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYW-80-G | 壓 力 | ≤10公斤或者1MPa |
頻 率 | 80KHz±5% | 角 度 | 水平無方向性 |
量 程 | 30m | 外殼材質 | 弱酸弱堿環境下可以使用（POM） |
等效阻抗 | 200Ω±20％ | 用 途 | 水下通信，定位 |
電容量 | 12000pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 輻射范圍10m | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜600VPP | 重 量 | 107g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配2m | 選配 |
三、換能器的接線說明
分體：兩芯帶屏蔽，紅：換能器＋，白：換能器－，黑：屏蔽線（默認不帶溫度傳感器）
四、換能器的溫度傳感器原理圖，測試電路原理圖

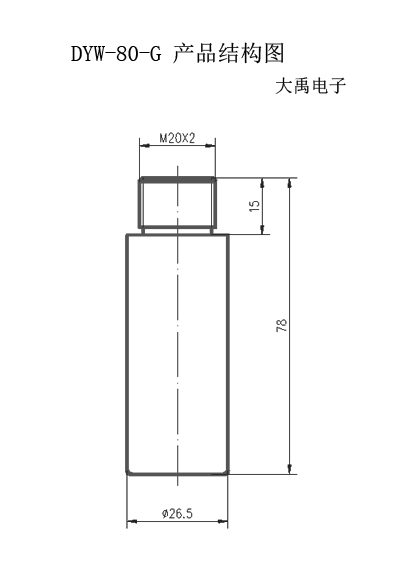

五、換能器的外形尺寸圖
