一、產品介紹

超聲波多普勒流速儀是在管道、渠道或者河流內測量水的流速的設備，主要應用于以下范圍：

洪澇災害監測

污水排放

天然的河溪

市政給排水

水量流失/滲入監測

灌溉流程監測

河口和潮汐的研究

漁業/水利

海岸侵蝕研究

暗渠流程監測

道路排水監測

運河流程研究

江河流程監測

二、工作原理

傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方向，也就是逆流測量的前提下：

      1.水流靜止情況下，接收到的頻率跟發射頻率一樣。

2.流速越快，接收傳感器接收到的頻率越快，會高于發射的頻率。

3.流速越慢，接收傳感器接收到的頻率越慢，但是會高于發射的頻率。

      從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。

      安裝使用時必須要將傳感器正對著水流方向。

三、技術參數

測量種類：流速、水深、


用途：在線式測量


流速測量范圍：0.02m/s～5.00m/s(最小水深：15cm)；


流速測量分辨率：1mm/s；


流速測量精度：測量流速的±2～3% ；


水深測量范圍：5m、10m；


水深測量分辨率：2mm


水深測量精度：±0.5%；


供電：11～14VDC；


輸出信號： MODBUS  RTU協議；


傳感器配套電纜長度：10米；


被測水道類型：管道，渠道，天然的溪流、河流；


液體酸堿度要求：PH值在5～7之間。


液體溫度要求：0～60℃,非凝固


液體壓力要求：自然環境狀態下，1個標準大氣壓


提示：水凝固或者接近凝固狀態下無法測量流速。

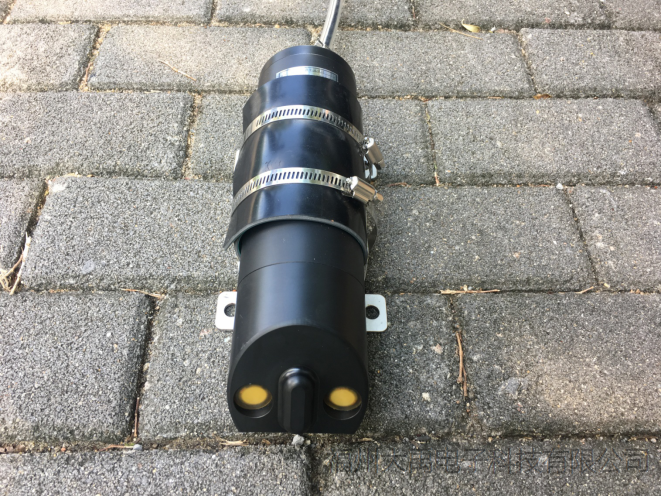

四、產品圖片

五、產品安裝

1、渠道或者自然河道

     盡量選擇具有標準斷面的順直渠道，滿足前10后5的要求（既儀器上游順直段有10倍渠寬，下游順直段有5倍渠寬）。如果不滿足這個要求，水的  流態不會非常平穩，會產生測量結果偏大或偏小的情況，這時就需要進行修正，一般是乘以一個修正系數（該系數是通過現場率定產生的）或調整安裝位置。

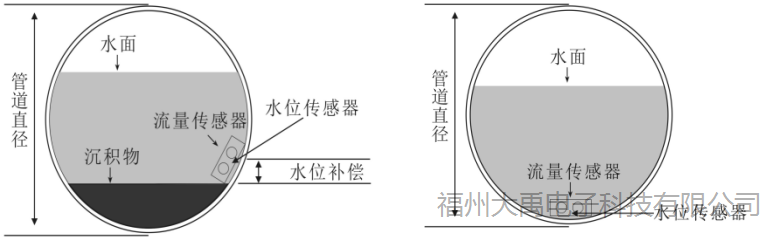

2、窨井下水道

在下水道內，如果沒有沉積物，我們把傳感器安裝在管道底部的正中央。如果有沉積物，把傳感器安裝在沉積物的旁邊。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在管道上。同時，傳感器要裝在靠近窨井的下水道里面，這樣既便于安裝，又利于維修和更換。

六、現場案例

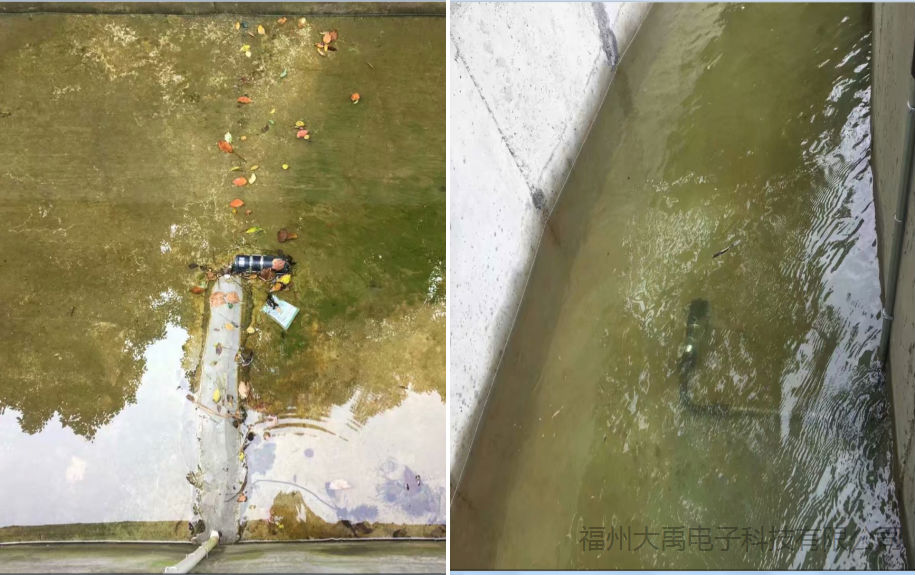

閩清鄰里水庫安裝現場

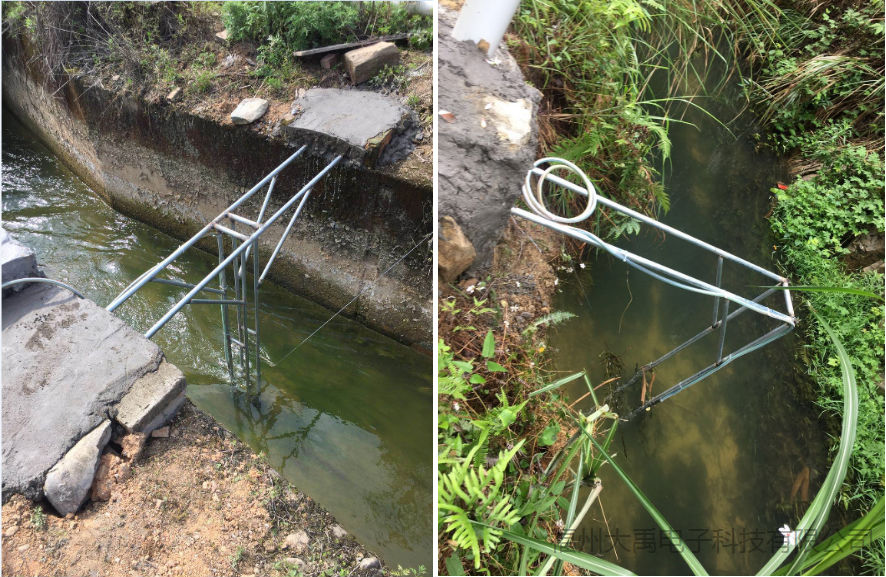

云南昆明安裝現場
