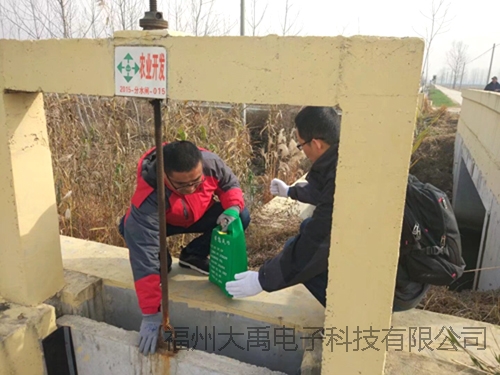

11月中旬，大禹電子的工程師來到漸入冬季的徐州邵店鎮農田溉溉的客戶現場，就我司超聲波多普勒流量計和明渠流計實地測量及安裝事宜，進行全程指導。

眾所周知，農田灌溉渠道大多數都是明渠，形狀為矩形、梯形，少部分是U字型的。

超聲波多普勒流量計的 安裝

在安裝超聲波多普勒流量計時我們對上游和下游渠道的要求：在傳感器上游，要有渠道寬度10倍的直渠道；如果上游是閘門、水泵，傳感器和閘門、水泵之間要有渠道寬度30倍的直渠道。傳感器的下游，要有渠道寬度5倍的直渠道。

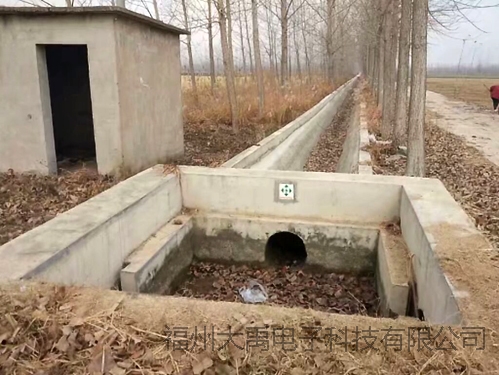

邵店鎮隨處可見的明渠流量計安裝渠道

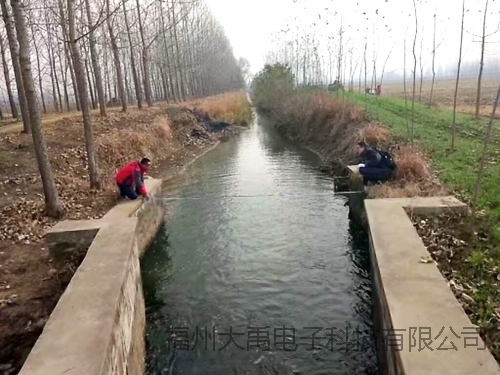

超聲波多普勒流量計安裝渠道

埋地法安裝：適用于水中沒有什么沉積物的渠道，傳感器跟渠道之間用安裝底座來固定。傳感器要正對著水流方向安裝。

在灌溉渠道內，如果沒有沉積物，我們把傳感器安裝在渠道底部的正中央，正對著水流方向，這樣能夠測量到中間的流速，是最理想的安裝位置。

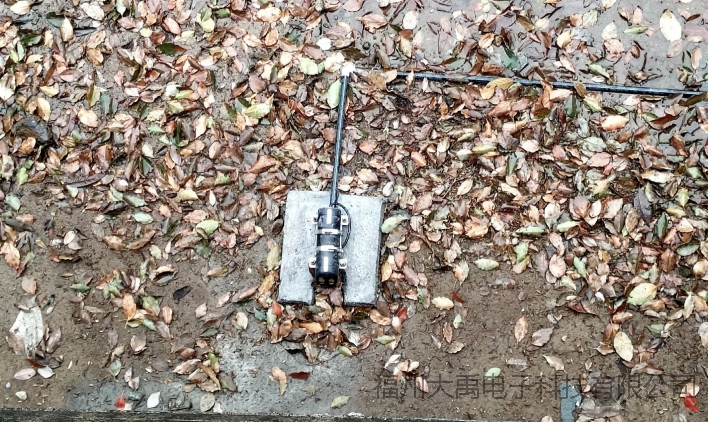

矩形渠道傳感器埋地法安裝安裝實物圖

活動支架安裝法-寬度2米以內渠道。如果有沉積物，比如：淤泥。要把傳感器安裝在沉積物的旁邊或者上面。這個時候就需要用到安裝支架，安裝支架可以根據下圖來制作。因?yàn)槊總€(gè)現場安裝支架的高度和寬度都不相同，一般都是在現場附近找人制作。

傳感器的支架和岸邊起固定作用的支架之間用螺絲擰在一起，這樣要維修和維護的時候，把岸邊支架上的螺母擰掉就可以把傳感器從水里面撈出來。

支架制作和安裝的基本要求：

1.寬度1米以內的渠道，支架要把傳感器裝在渠道的正中間。寬度1米-2米的渠道，傳感器要離開渠道壁0.40米以上。

2.支架裝好傳感器之后，傳感器要正對水流方向，在水流的沖擊下，要長期不能變形，同時也不能抖動，傳感器要跟水面平行。

3.傳感器安裝的位置，要高于渠道底部的淤泥。

4.在傳感器前方60°發射角度范圍內，并且在距離1米內，不能有任何障礙物。

5.支架的制作，要盡可能減小對水流阻擋的面積，以免影響流速。阻擋面積增大，還會產生一個問題，就是容易纏繞垃圾或者水草。

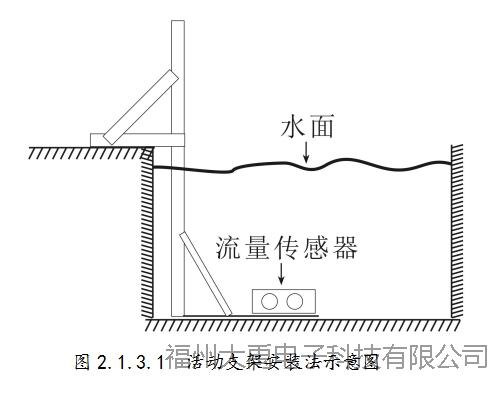

活動支架安裝法-寬度2米以上渠道

在2米以上的較寬渠道上，要把傳感器安裝在渠道中間的底部施工量比較大，一般都是用活動支架來安裝，安裝在渠道的一側。如果渠道寬度超過5米以上，建議在渠道的左邊和右邊各安裝一個傳感器來測量。支架要做成在岸邊可以拆卸的。

如圖所示

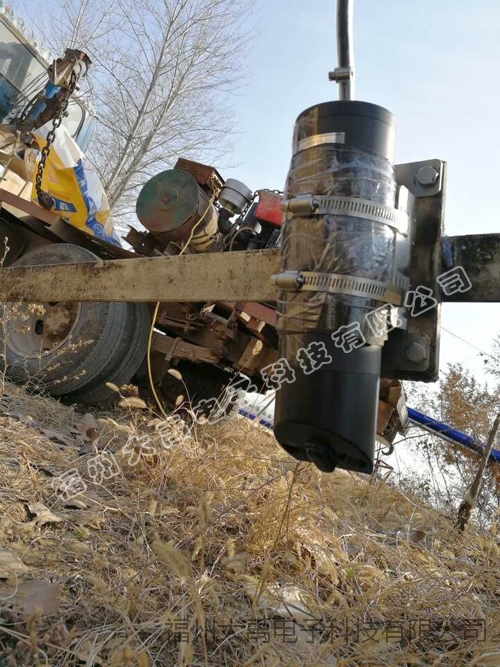

超聲波多普勒流量計的安裝位置

貨車上的 超聲波多普勒流量計

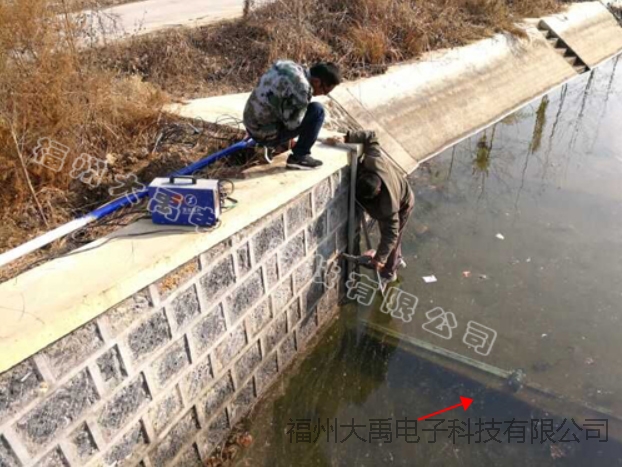

由于當時的安裝現場沒有電源，當?shù)剞r(nóng)田部門請修建堰槽的師傅開車?yán)闲⌒桶l(fā)電機，并把超聲波多普勒流量計和明渠流量計一并載入現場。

超聲波明渠流量計 的安裝

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，把渠道的影響盡可能減小。

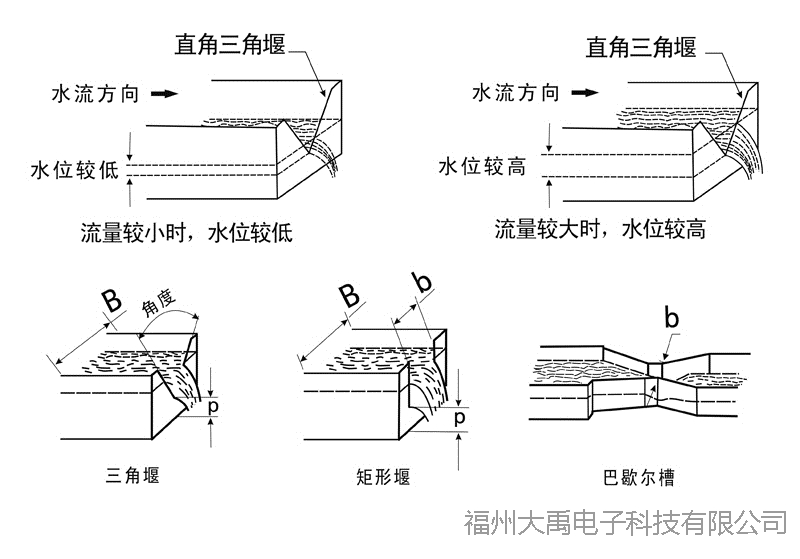

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。

 使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

直角三角堰也是用相應的公式計算出水位—流量對應關系。

矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

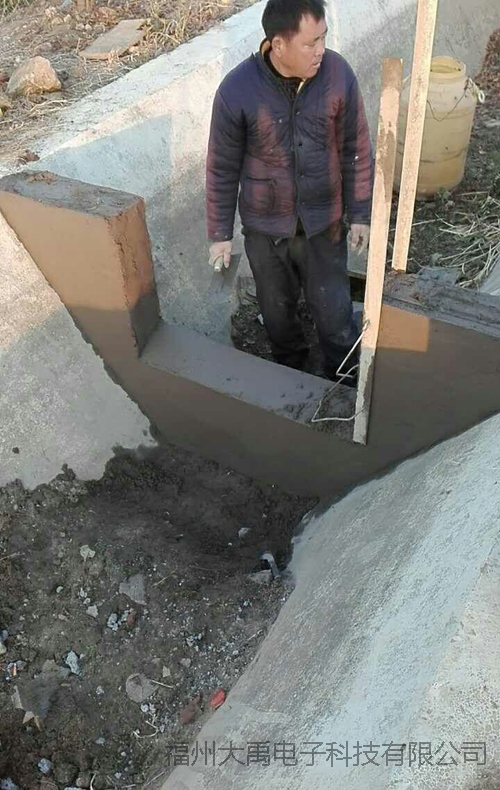

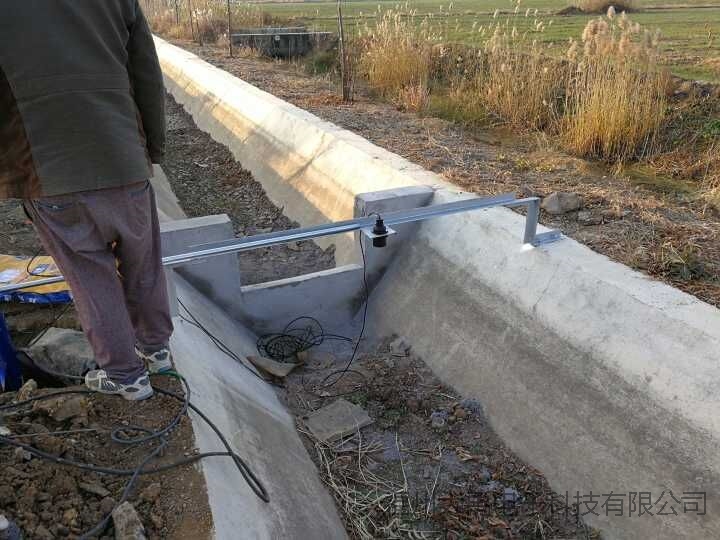

現場的師傅在我司工程師的指導下，加裝矩形堰

分體式超聲波明渠流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。

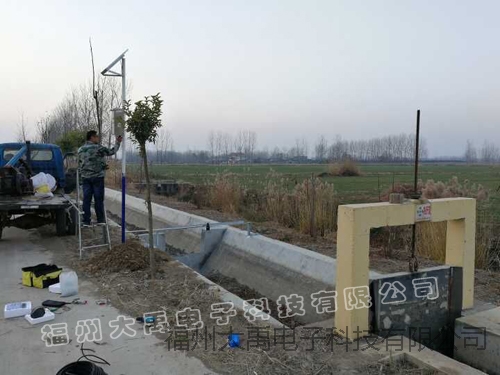

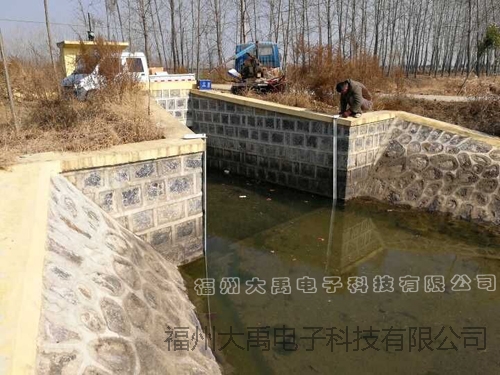

矩形堰及超聲波明渠流量計安裝現場

從前期客戶現場的勘察到首批產品的安裝完成歷時半個月，大禹電子的工程師和客戶以及當?shù)氐耐饧庸煾狄沧兂闪艘玫呐笥选?/span>

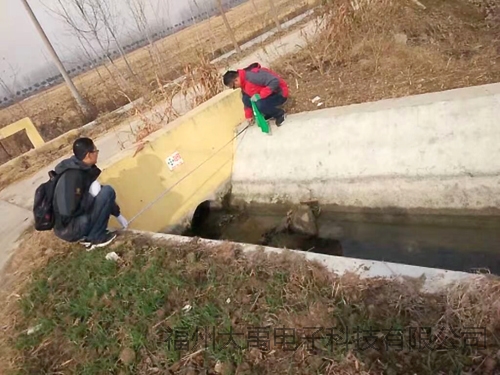

以下是勘察初期測量尺寸的現場照片：
