49KHz 普通型換能器DYA-49-08HB
名稱：49KHz 普通型換能器
型號：DYA-49-08HB
量程：0.25～6m
盲區：0.25m
頻率：50KHz±2KHz
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜750Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
備注：本款系客戶定做，非賣品
產品詳情
一、換能器的主要技術指標 備注：本款系客戶定做，非賣品
名 稱 | 49KHz 普通型換能器 | 工作溫度 | -40～+80℃ |
型 號 | DYA-49-08HB | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 50KHz±2KHz | 角 度 | (波速寬度)半功率角@-3dB：9°±2 銳度角：21°±4 |
量 程 | 0.25～6m | 外殼材質 | 黑色POM |
等效阻抗 | 200Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 4000pF±20％ @1KHz | 安裝尺寸 | M38*1.5 |
靈敏度 | 驅動電壓500Vpp，距離0.6m 回波幅度100mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜750Vpp | 重 量 | 80g±5％ |
三、換能器的接線說明
接口（3PIN,2.54mm 端子）：紅正，白負，黑屏蔽線；
四、換能器的溫度傳感器原理圖，測試電路原理圖

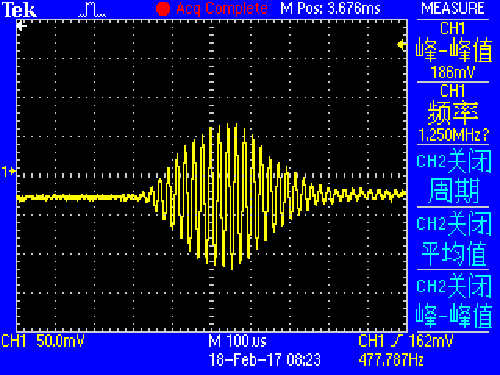

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHOX1

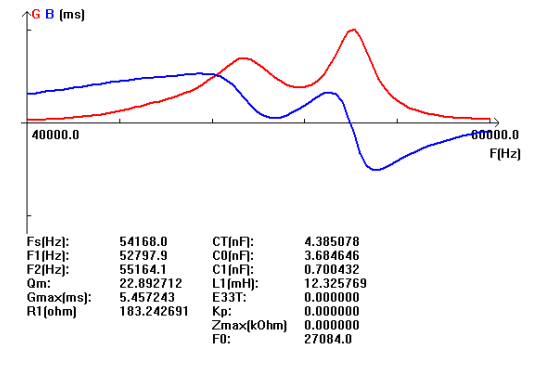

六、換能器的導納曲線圖

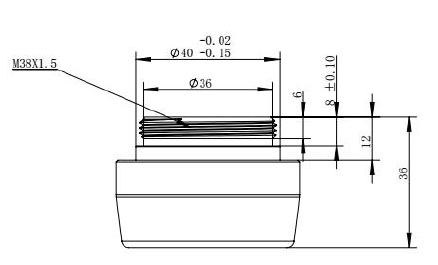

七、換能器的外形尺寸圖
