300KHz超聲波換能器（DYA-300-050A）
名稱：300KHz超聲波換能器
型號：DYA-300-050A
量程：0.10～1.5m
工作溫度：-40～+80℃
頻率：300KHz±5%
工作電壓：峰值電壓＜450 Vpp
本產品適用于：傳感器，測距儀，氣體流量計
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

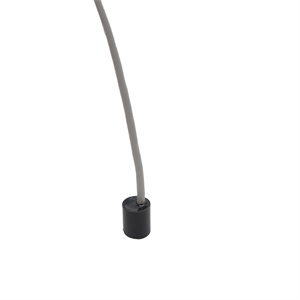

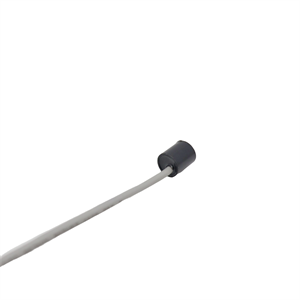

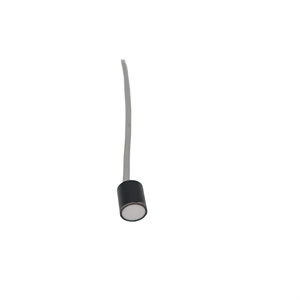

項目 | 技術指標 | 實物圖片 |
名稱 | 300KHz超聲波換能器 |
|
型號 | DYA-300-050A | |
頻率 | 300KHz±5% | |
建議量程 | 0.10～0.5m | |
最小阻抗 | 1500Ω±20％ | |
電容量 | 350pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：20Vpp，距離0.3m， 回波幅度1mV | |
工作電壓 | 峰值電壓＜450 Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:7°±10%， 銳度角:16°±10% | |
外殼材質 | POM | |
用途 | 傳感器，測距儀，氣體流量計 | |
安裝尺寸 | 10mm | |
防護等級 | IP68 | |
重量 | 5g±5％（線長：20cm） | |
接線說明 | 一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器） | |
二、換能器的導納曲線圖
三、換能器產品結構圖
